Moduł „3 w 1“ do aplikacji bezpieczeństwa

MVK Fusion CIP Safety

Efektywne projektowanie dzięki MVK Fusion CIP Safety

MVK Fusion CIP Safety łączy trzy kluczowe funkcje technologii instalacyjnej: standardowe cyfrowe czujniki i elementy wykonawcze, cyfrowe czujniki i elementy wykonawcze bezpieczeństwa oraz IO-Link. Dzięki temu liczba wymaganych modułów sieciowych na segment/sekcję maszyny zostaje zredukowana w najlepszym przypadku do jednego. Instalacja staje się prostsza i szybsza.

Dostępne są różne adaptery ułatwiające podłączanie urządzeń z sygnałami bezpieczeństwa i sygnałami standardowymi.

Konfigurowalne wyjścia bezpieczeństwa mogą być wykorzystywane do funkcji bezpiecznego wyłączenia momentu obrotowego (Safe Torque Off).

Konfigurowalne wejścia bezpieczeństwa – jednokanałowe lub dwukanałowe – mogą być wykorzystywane do obsługi styków bezpotencjałowych lub urządzeń z wyjściem OSSD.

Obsługa wielu urządzeń, takich jak przyciski awaryjnego zatrzymania z przyciskiem resetu czy zamki elektromagnetyczne, wymagają połączenia sygnałów bezpieczeństwa i sygnałów standardowych.

Port IO-Link klasy A do podłączenia urządzeń IO-Link klasy A, kolumn sygnalizacyjnych lub jako rozszerzenie sygnałów I/O.

Port IO-Link klasy B z wyjściem bezpieczeństwa, pozwalający osiągnąć poziom PLd w aplikacjach z wyspami zaworowymi, koncentratorami IO-Link i innymi urządzeniami wyjściowymi.

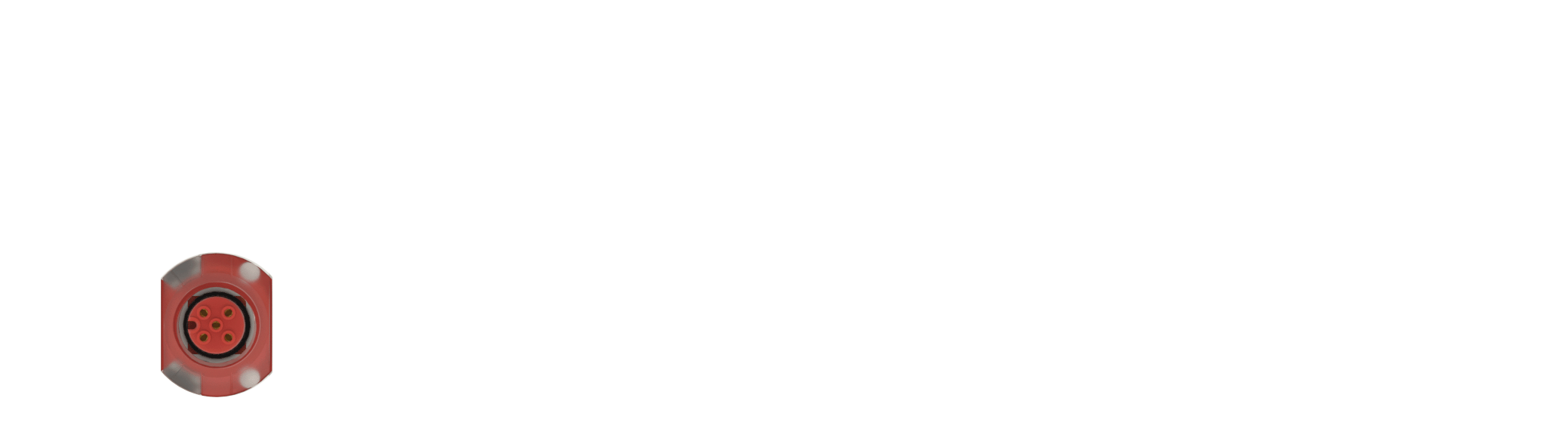

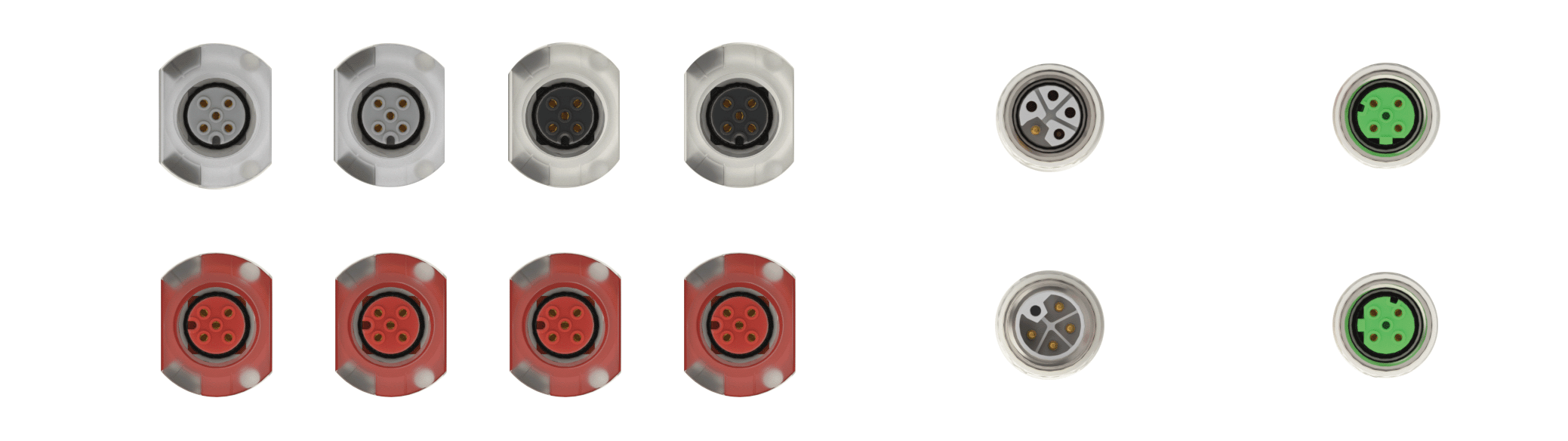

Wyjście bezpieczeństwa (FDO)

Port wyjść bezpieczeństwa X3 oferuje wydajne i elastyczne rozwiązanie dla Twoich aplikacji.

  • Do 2 A na kanał
  • Jedno lub dwa wyjścia bezpieczeństwa na port I/O
  • Konfigurowalne wyjście (P-P, P-M, P-P-M)
  • Sterowanie różnymi typami elementów wykonawczych, w tym zaworami podwójnymi
  • Wysokie pokrycie diagnostyczne

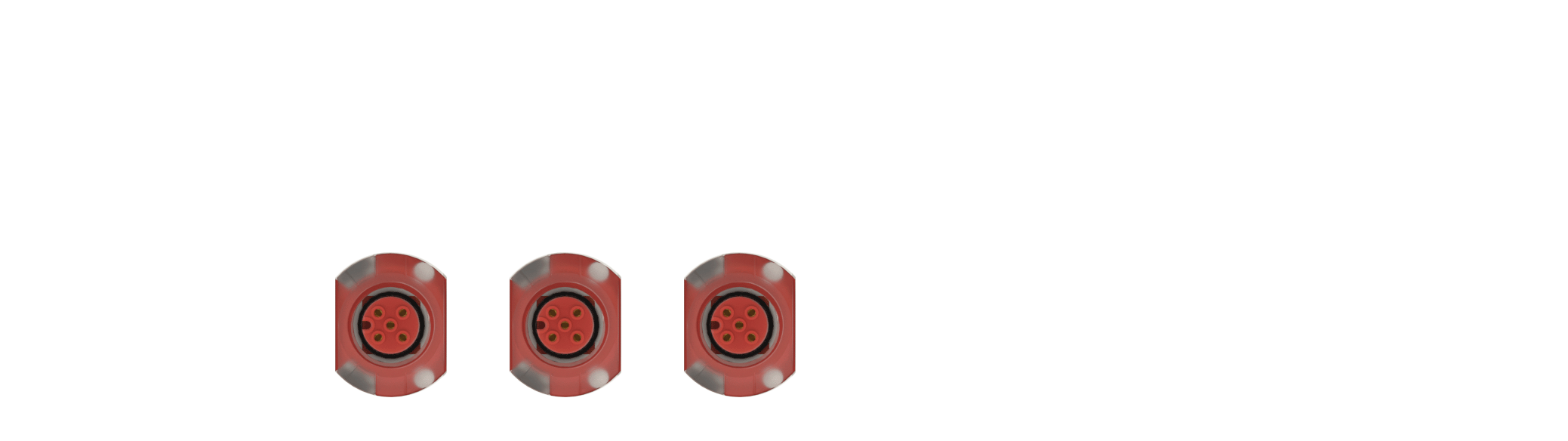

Wejście bezpieczeństwa (FDI)

Bezpieczne porty wejściowe X0, X1 i X2, każdy z dwoma kanałami, monitorują sygnały z typowych czujników bezpieczeństwa, aż do maksymalnego poziomu niezawodności PL e.

  • Indywidualne impulsy testowe do wykrywania usterek urządzeń
  • Wytrzymałe zasilanie 24 V DC / 700 mA
  • Odporność na zwarcia i przeciążenia
  • Regulowane parametry takie jak czas rozbieżności, opóźnienie wejścia oraz ilość i typ kanałów

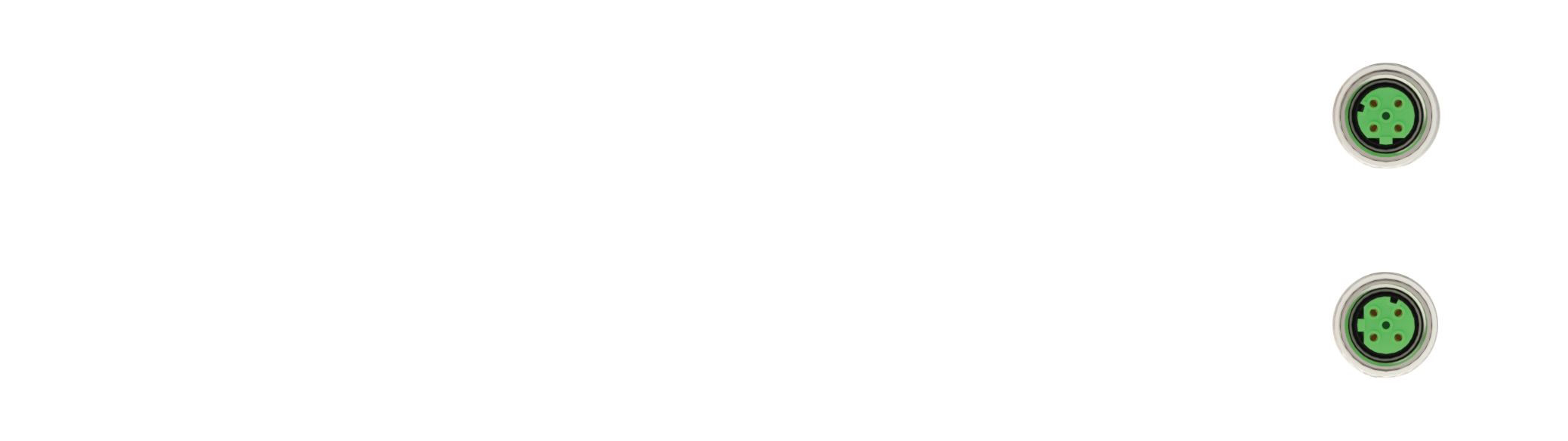

Ethernet

Złącza Ethernet M12 z kodowaniem D do komunikacji.

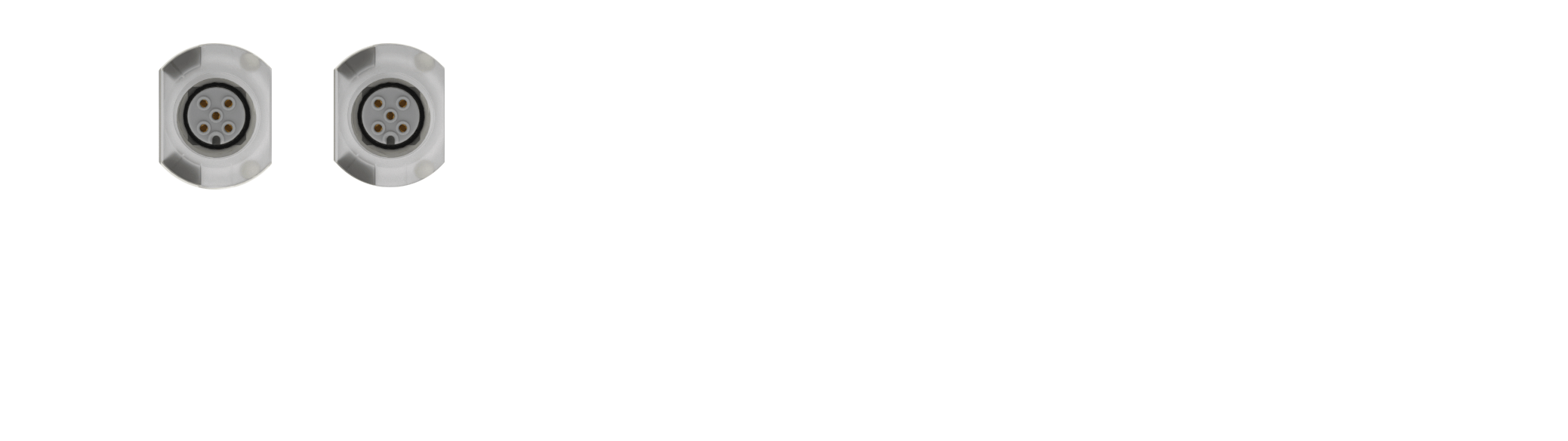

IO-Link

Gniazda IO-Link X6 i X7 umożliwiają ekonomiczną integrację złożonych czujników  i elementów wykonawczych oraz rozszerzają standardowe sygnały cyfrowe.

  • Dodanie do 32 dodatkowych cyfrowych wejść/wyjść (DIO) za pomocą koncentratorów IO-Link
  • Bezpieczne wyłączenie urządzeń IO-Link do poziomu zapewnienia bezpieczeństwa PLd za pomocą portu IO-Link klasy B X7

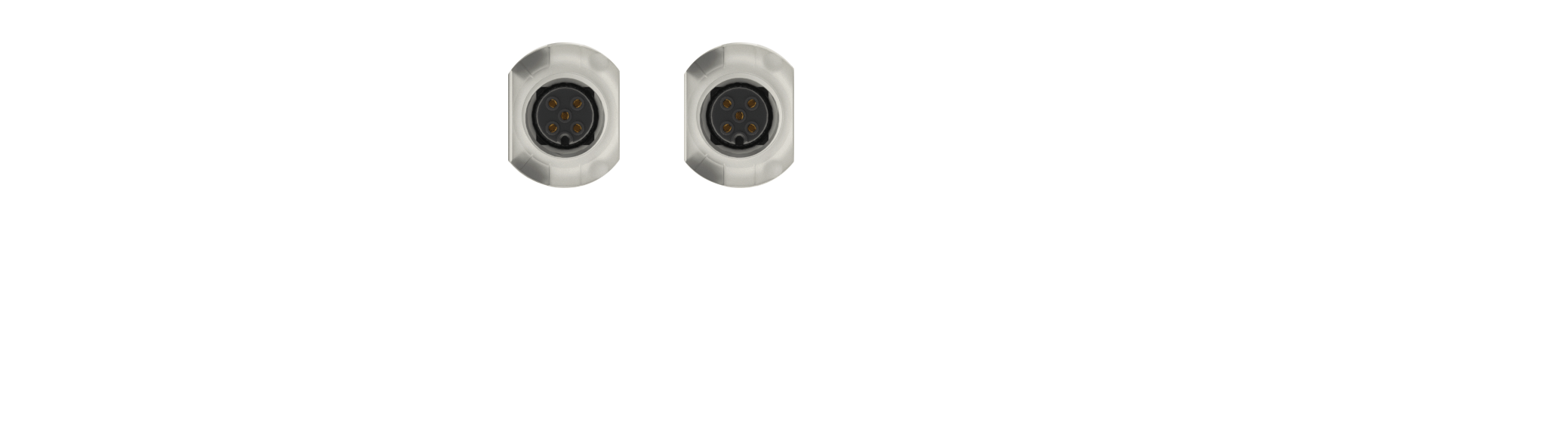

DIO

Cyfrowe porty X4 i X5 oferują maksymalną elastyczność i wydajność.

  • Może być używany jako wejście lub wyjście
  • Konfiguracja opóźnienia sygnału wejściowego w zakresie od 1 do 15 milisekund
  • Zasilanie czujnika do 700 mA
  • Wyjścia oferują/ zapewniają prąd do 2A na kanał
  • Zabezpieczone przed odwrotną polaryzacją, zwarciem i przeciążeniem

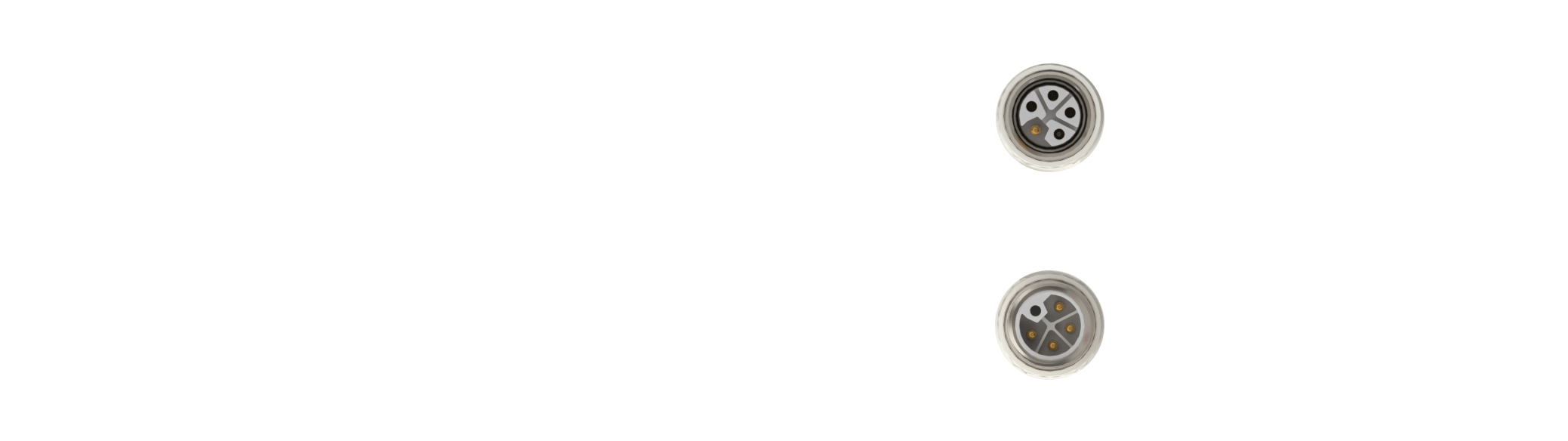

Power

Zasilanie M12 Power z kodowaniem L o wydajności prądowej do 16 A.
Port XD2 przekazuje napięcie.

Konfiguracja funkcji bezpieczeństwa za pomocą zaledwie kilku kliknięć myszką

MVK Fusion CIP Safety znacznie upraszcza konfigurację czujników i elementów wykonawczych  związanych z funkcjami bezpieczeństwa. Konfiguracja odbywa się w prosty sposób za pomocą narzędzia inżynierskiego producenta sterownika.

Nie ma potrzeby używania specjalnego narzędzia producenta do przypisania numeru sieci bezpieczeństwa (SNN) na nowe urządzenie. Oszczędza to czas i zmniejsza ryzyko błędów, eliminując możliwość nieprawidłowego wprowadzenia danych.

  • Wytrzymała, obudowa metalowa

  • Odporność na wstrząsy i wibracje

  • Stopień ochrony IP67

  • Zakres temperatur pracy od -30 °C do +60 °C

  • CIP Safety

  • Certyfikaty: CE, UKCA, UL, TÜV

  • Art.-No. 55514

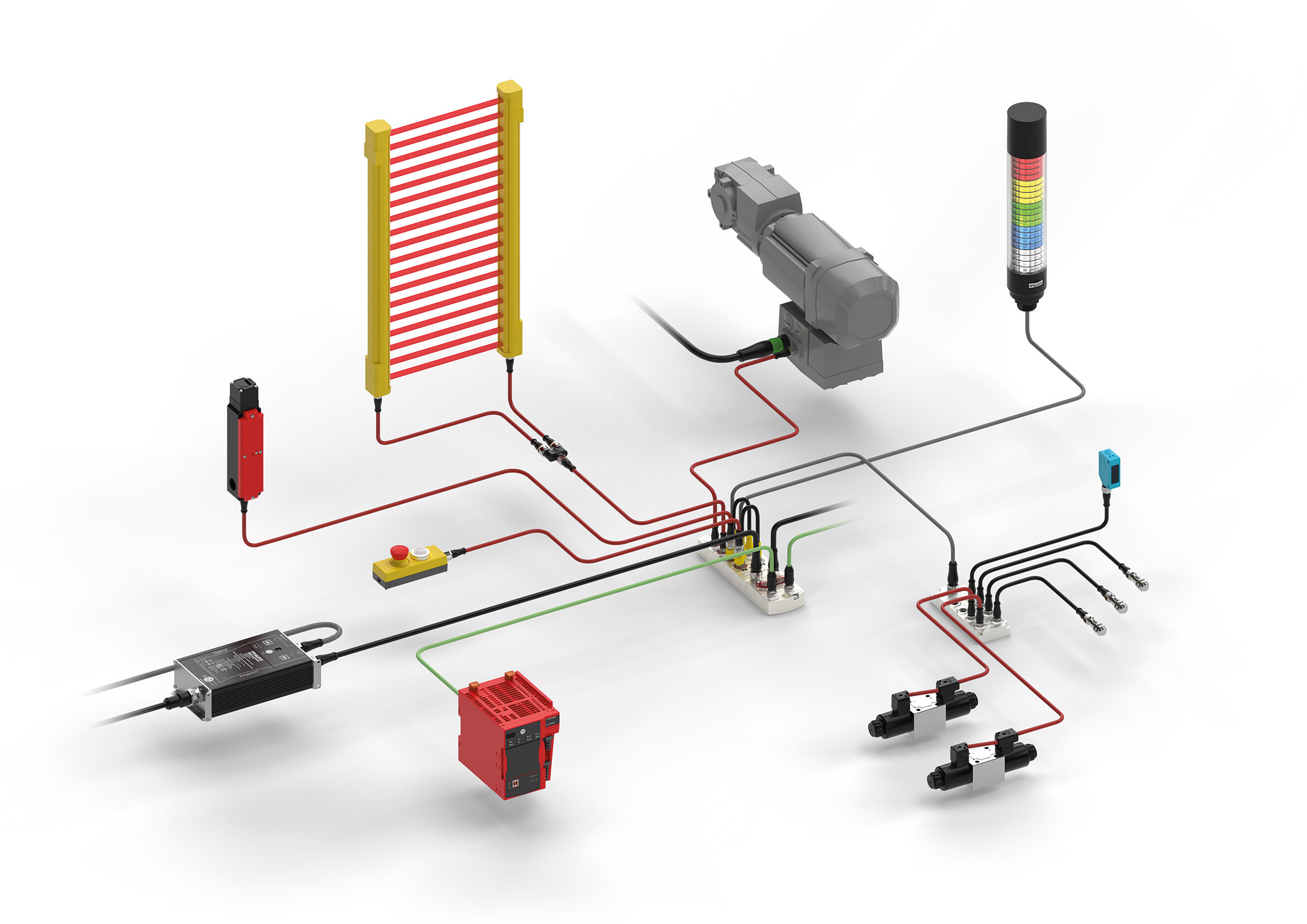

Opcje połączeń

MVK Fusion CIP Safety
Adapter
Trójnik typu T
Kurtyna świetlna
Rygiel bezpieczeństwa
Przycisk zatrzymania awaryjnego z funkcją resetowania
Zasilacz IP67 z interfejsem IO-Link
Sterownik bezpieczeństwa CIP (CIP Safety Controller)
Napęd z funkcją bezpiecznego wyłączenia momentu obrotowego (STO)
Kolumna sygnalizacyjna RGB z interfejsem IO-Link
IO-Link Hub K3
Czujnik fotoelektryczny
Czujniki indukcyjne
Zawory elektromagnetyczne
